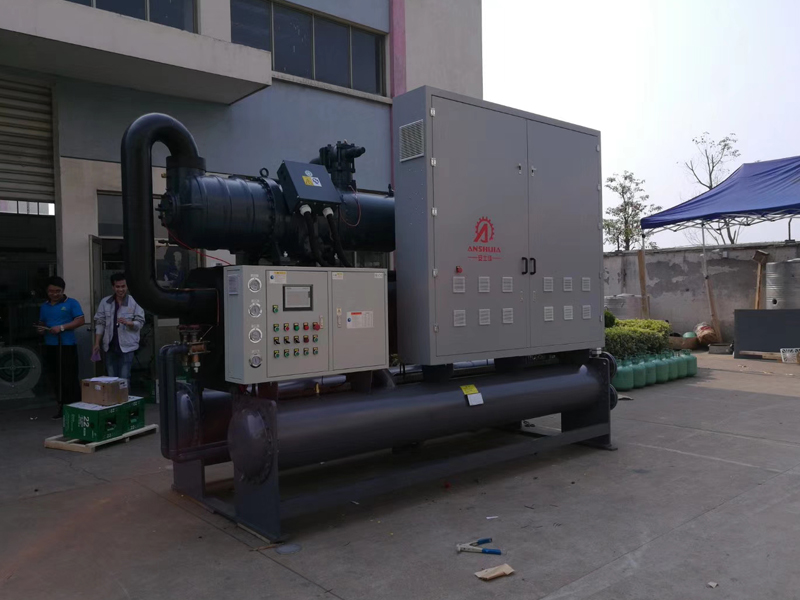

水冷螺杆式冷水机

水冷螺杆式冷水机

发布时间:2022-08-05人气:117

机组保护功能齐全,标配逆缺相、高低压、热过载、低液位、防冻保护等

The unit include inverse phase,high and low pressure,thermal overload,low level,antifreeze protection,etc

采用高强度整体焊接框架

The unit use high strength welded frame

采用欧美日进口品牌压缩机

Imported brand compressor from Europe and Japan

水箱及水管路部分采用不锈钢SUS304

The water tank and water pipe made of stainless steel SUS304

制冷阀件采用丹佛斯、艾默生、斯波兰等知名品牌

The refrigeration valve from Danfoss,Emerson,Sporlan and other well-known brands

电气部件采用ABB、西门子、施耐德等知名品牌

Electrical components supplied from ABB,SIEMENS,Schneider and other famous brands

标配远程开关机接口及综合故障传输接口、可选Rs485等通讯功能

The standard unit has remote switch interface and fault transmission interface,Rs485 communication function is optional

控制方式采用微电脑自动控制或PLC控制

Adopts microcomputer automatic control or PLC control

冷媒可选R22、R407C、R404A、R134A、R410A等

Other refrigerants can be selected,such as R22,R407C,R404A,R134A,R410A etc

蒸发器可选不锈钢板式、壳管式、盘管式、耐酸碱防腐蚀型等不同种类

Other evaporator type can be selected,such as stainless steel plate heat exchanger, shell and tube type,coil type and Acid and alkali resistant type

默认框架颜色 整机电脑灰

Default fame color machine compute gray

单机头水冷螺杆式冷水机技术参数表

项目

单位

SYX-180W

SYX-260W

SYX-340W

SYX-410W

SYX-470W

SYX-510W

SYX-710W

SYX-830W

SYX-930W

制冷量

Kcal/h

135794

197800

269524

321124

382184

403512

578608

685248

764712

kW

157.9

230

313.4

373.4

444.4

469.2

672.8

796.8

889.2

总输入功率

kW

38

55.2

71.3

87.4

101.5

107.1

150

178.5

197.8

更大运行电流

A

121

171

220

268

310

336

453

534

620

冷媒


R22

能量调节范围

%

33/66/100

0/25/50/75/100

运行控制方式


西门子PLC全自动控制、彩色液晶触摸屏显示

电源


3N,380V,50Hz

安全保护装置


过载保护、逆缺相保护(3相)、高/低压保护、水流过低保护、液位过低保护、防冻保护、油位、排气温度过高等

压缩机

形式


半封闭螺杆式

启动方式


Y--△或分绕组启动

数量

1

1

1

1

1

1

1

1

1

冷凝器

形式


壳管式(水侧标准承压1.0MPa)

水流量

M³/H

34

49

67

80

95

100

143

169

188

水阻力

KPa

95

98

35

35

35

35

35

43

43

水管法兰

DN

80

80

100

125

125

125

150

150

150

蒸发器

形式


干式壳管式(水侧标准承压1.0MPa)

水流量

M³/H

27

40

54

64

76

81

116

137

153

水阻力

KPa

85

85

32

32

32

32

32

36

36

进出管径

DN

80

80

100

125

125

125

150

150

150

外形尺寸



A(长)L

mm

2670

2920

2970

3280

3300

3300

3580

3760

3790

B(宽)W

mm

780

810

910

910

990

990

1130

1180

1270

C(高)H

mm

1540

1690

1840

1890

1950

2010

2250

2300

2380

整机重量

kg

1130

1460

1790

2080

2320

2490

3310

3800

4210

冷媒充填量

kg

30

43

59

70

84

89

127

150

168

双机头水冷螺杆式冷水机技术参数表

项目

单位

SYX-360WD

SYX-520WD

SYX-680WD

SYX-820WD

SYX-940WD

SYX-1020WD

SYX-1420WD

SYX-1680WD

SYX-1860WD

制冷量

Kcal/h

271588

395600

539048

642248

764368

807024

1157216

1370496

1529424

kW

315.8

460

626.8

746.8

888.8

938.4

1345.6

1593.6

1778.4

总输入功率

kW

76

110.4

142.6

174.8

203

214.2

300

357

395.6

更大运行电流

A

121x2

171x2

220x2

268x2

310x2

336x2

453x2

534x2

620x2

冷媒


R22

能量调节范围


0/25/50/75/100

运行控制方式


西门子PLC全自动控制、彩色液晶触摸屏显示

电源


3N,380V,50Hz

安全保护装置


过载保护、逆缺相保护(3相)、高/低压保护、水流过低保护、液位过低保护、防冻保护、油位、排气温度过高等

压缩机

形式


半封闭螺杆式

启动方式


Y--△或分绕组启动

数量

kW

2

2

2

2

2

2

2

2

2

冷凝器

形式


铝翅片套铜管式(内螺纹纯紫铜+清水铝箔)

水流量

M³/H

68

99

133

160

189

200

285

338

377

水阻力

KPa

39

35

43

51

71

71

82

93

95

水管法兰

DN

80x2

80x2

100x2

125x2

125x2

125x2

150x2

150x2

150x2

蒸发器

形式


干式壳管式(水侧标准承压1.0MPa)

水流量

M³/H

54

79

108

128

153

161

231

274

306

水阻力

KPa

37

35

36

44

44

52

73

87

88

进出管径

DN

100

100

125

150

150

150

200

200

200

外形尺寸



A(长)L

mm

2970

3220

3270

3510

3530

3530

3950

4260

4260

B(宽)W

mm

1170

1200

1300

1300

1440

1440

1530

1690

1690

C(高)H

mm

1790

1940

2090

2140

2210

2270

2420

2540

2540

整机重量

kg

1960

2520

3080

3570

3990

4270

5670

6510

7210

冷媒充填量

kg

60

87

118

141

168

177

254

300

335

备注

1.以上参数基于冷冻水进/出水温度为7℃/12℃,环境温度35℃。

2.本公司保留更改上述参数而不另行通知的权利。
