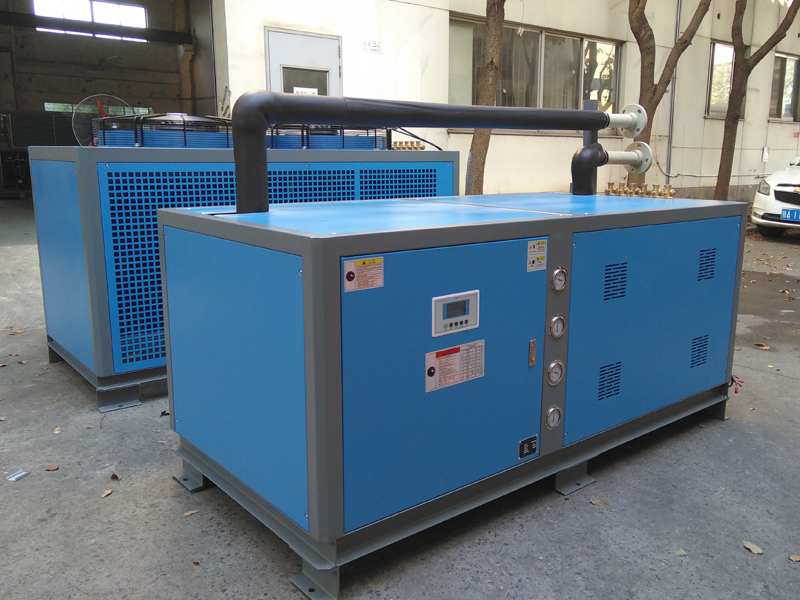

分体式冷水机

采用高强度整体焊接框架

The unit use high strength welded frame

采用欧美日进口品牌压缩机

Imported brand compressor from Europe and Japan

水箱及水管路部分采用不锈钢SUS304

The water tank and water pipe made of stainless steel SUS304

制冷阀件采用丹佛斯、艾默生、斯波兰等知名品牌

The refrigeration valve from Danfoss,Emerson,Sporlan and other well-known brands

电气部件采用ABB、西门子、施耐德等知名品牌

Electrical components supplied from ABB,SIEMENS,Schneider and other famous brands

标配远程开关机接口及综合故障传输接口、可选Rs485等通讯功能

The standard unit has remote switch interface and fault transmission interface,Rs485 communication function is optional

控制方式采用微电脑自动控制或PLC控制

Adopts microcomputer automatic control or PLC control

冷媒可选R22、R407C、R404A、R134A、R410A等

Other refrigerants can be selected,such as R22,R407C,R404A,R134A,R410A etc

蒸发器可选不锈钢板式、壳管式、盘管式、耐酸碱防腐蚀型等不同种类

Other evaporator type can be selected,such as stainless steel plate heat exchanger, shell and tube type,coil type and Acid and alkali resistant type

默认框架颜色 整机电脑灰

Default fame color machine compute gray

分体式风冷式冷水机技术参数表

项目

单位

SYX-10AD

SYX-15AD

SYX-20AD

SYX-25AD

SYX-30AT

SYX-36AT

SYX-40AF

SYX-50AF

SYX-60AG

制冷量

Kcal/h

23564

36550

49536

57448

70692

86172

94256

114896

154800

kW

27.4

42.5

57.6

66.8

82.2

100.2

109.6

133.6

180

总输入功率

kW

10.2

15.6

20.0

23.2

30.3

36.1

40.4

46.8

64.3

更大运行电流

A

28

41

50

56

83

86

111

112

165

冷媒

R22

运行控制方式

温度数显微电脑控制器

电源

3N,380V,50Hz

安全保护装置

过载保护、逆缺相保护（3相）、高/低压保护、水流过低保护、液位过低保护、防冻保护等

压缩机

形式

全封闭转子式或涡旋式

压缩机功率

kW

4x2

8+4

8x2

9.6x2

8x3

9.6x3

8x4

9.6x4

9.6x6

冷凝器

形式

铝翅片套铜管式（内螺纹纯紫铜+清水铝箔）

空气流量

M³/H

10000

15000

20000

25000

30000

36000

40000

50000

60000

风机功率

kW

0.55x2

0.8x2

1.1x2

1.1x2

1.1x3

1.1x3

1.1x4

1.1x4

1.1x4

蒸发器

形式

水箱盘管式

干式壳管式

进出管径

Inch

2.0

2.0

2.5

2.5

2.5

2.5

3.0

3.0

3.0

水箱容积

L

180

260

320

320

450

450

550

200

200

泵浦

Pump

流量

M³/H

4.7

7.3

9.9

11.5

14.1

17.2

18.9

23.0

31.0

压力

bar

1.9

1.9

2.1

2.1

2.1

2.0

2.1

2.1

2.0

功率

kW

1.5

1.5

2.2

2.2

2.2

2.2

4.0

4.0

4.0

室外机外形尺寸

A（长）L

mm

1480

1900

2200

2320

2600

2600

2400

2800

3200

B（宽）W

mm

720

900

950

1100

1100

1100

1700

1700

2000

C（高）H

mm

1200

1300

1400

1400

1450

1450

1450

1450

1450

室内机外形尺寸

A（长）L

mm

1480

1900

2200

2320

2600

2600

2400

2800

3200

B（宽）W

mm

720

900

950

1100

1100

1100

1500

1500

1700

C（高）H

mm

1200

1300

1400

1400

1450

1450

1450

1450

1450

整机重量

kg

350

520

590

790

880

1000

1100

1280

1420

冷媒充填量

kg

8.6

13.0

17.0

21.0

25.0

30.0

33.0

42.0

50.0

备注

1.以上参数基于冷冻水进/出水温度为15℃/10℃，环境温度35℃。

2.本公司保留更改上述参数而不另行通知的权利。
