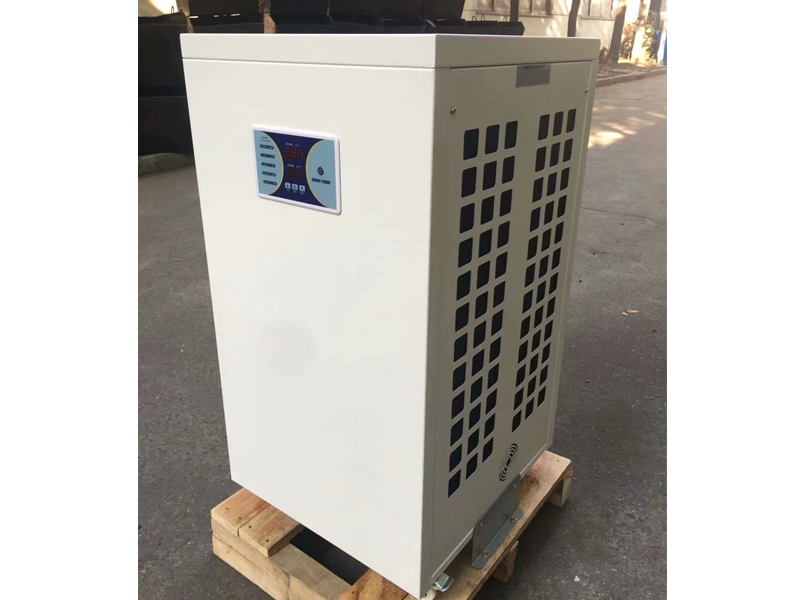

点焊、激光、高频焊接冷水机

点焊、激光、高频焊接冷水机

发布时间:2022-08-03人气:25

机组保护功能齐全,标配逆缺相、高低压、热过载、低液位、防冻保护等

The unit include inverse phase,high and low pressure,thermal overload,low level,antifreeze protection,etc

采用高强度整体焊接框架

The unit use high strength welded frame

采用欧美日进口品牌压缩机

Imported brand compressor from Europe and Japan

水箱及水管路部分采用不锈钢SUS304

The water tank and water pipe made of stainless steel SUS304

制冷阀件采用丹佛斯、艾默生、斯波兰等知名品牌

The refrigeration valve from Danfoss,Emerson,Sporlan and other well-known brands

电气部件采用ABB、西门子、施耐德等知名品牌

Electrical components supplied from ABB,SIEMENS,Schneider and other famous brands

标配远程开关机接口及综合故障传输接口、可选Rs485等通讯功能

The standard unit has remote switch interface and fault transmission interface,Rs485 communication function is optional

控制方式采用微电脑自动控制或PLC控制

Adopts microcomputer automatic control or PLC control

冷媒可选R22、R407C、R404A、R134A、R410A等

Other refrigerants can be selected,such as R22,R407C,R404A,R134A,R410A etc

蒸发器可选不锈钢板式、壳管式、盘管式、耐酸碱防腐蚀型等不同种类

Other evaporator type can be selected,such as stainless steel plate heat exchanger, shell and tube type,coil type and Acid and alkali resistant type

默认框架颜色 整机电脑灰

Default fame color machine compute gray

风冷式冷水机技术参数表1

项目

单位

SYX-0.5A

SYX-01A

SYX-02A

SYX-03A

SYX-04A

SYX-05A

SYX-06A

SYX-08AD

SYX-10AD

制冷量

Kcal/h

1290

2150

4712

7482

9632

11782

14620

19264

23564

kW

1.5

2.5

5.48

8.7

11.2

13.7

17

22.4

27.4

总输入功率

kW

0.8

1.2

2.22

3.5

4.1

5.2

6.1

8.2

10.2

更大运行电流

A

5

7

11

9

13

14

16

25

28

冷媒


R22

运行控制方式


温度数显微电脑控制器

电源


1N,220V,50Hz

3N,380V,50Hz

安全保护装置


过载保护、逆缺相保护(3相)、高/低压保护、水流过低保护、液位过低保护、防冻保护等

压缩机

形式


全封闭转子式或涡旋式

压缩机功率

kW

0.5x1

0.9x1

1.7x1

2.7x1

3.3x1

4x1

4.9x1

3.3x2

4x2

冷凝器

形式


铝翅片套铜管式(内螺纹纯紫铜+清水铝箔)

空气流量

M³/H

500

1000

2000

3000

4000

5000

6000

8000

10000

风机功率

kW

0.1x1

0.13x1

0.15x1

0.14x2

0.14x2

0.2x2

0.2x2

0.42x2

0.55x2

蒸发器

形式


水箱盘管式

进出管径

Inch

1/2

1/2

1/2

1.0

1.0

1.0

1.0

1.5

2.0

水箱容积

L

12

16

24

70

70

70

70

180

180

泵浦

Pump

流量

M³/H

0.3

0.5

1.0

1.5

1.9

2.4

2.9

3.9

4.7

压力

bar

1.8

1.8

1.8

1.8

1.7

2.2

1.7

1.7

1.9

功率

kW

0.38

0.38

0.38

0.38

0.38

0.75

0.75

0.75

1.5

外形尺寸



A(长)L

mm

470

400

550

1150

1150

1230

1230

1480

1480

B(宽)W

mm

380

400

503

560

560

660

660

720

720

C(高)H

mm

590

880

972

1380

1380

1400

1400

1630

1630

整机重量

kg

37

63

80

150

160

170

250

270

350

冷媒充填量

kg

0.6

0.8

1.8

2.7

3.5

4.3

5.0

7.0

8.6

风冷式冷水机技术参数表2

项目

单位

SYX-12A

SYX-15AD

SYX-20AD

SYX-25AD

SYX-30AT

SYX-36AT

SYX-40AF

SYX-50AF

SYX-60AG

制冷量

Kcal/h

28724

36550

49536

57448

70692

86172

94256

114896

154800

kW

33.4

42.5

57.6

66.8

82.2

100.2

109.6

133.6

180

总输入功率

kW

11.8

15.6

20.0

23.2

30.3

36.1

40.4

46.8

64.3

更大运行电流

A

28

41

50

56

83

86

111

112

165

冷媒


R22

运行控制方式


温度数显微电脑控制器

电源


3N,380V,50Hz

安全保护装置


过载保护、逆缺相保护(3相)、高/低压保护、水流过低保护、液位过低保护、防冻保护等

压缩机

形式


全封闭转子式或涡旋式

压缩机功率

kW

9.6x1

8+4

8x2

9.6x2

8x3

9.6x3

8x4

9.6x4

9.6x6

冷凝器

形式


铝翅片套铜管式(内螺纹纯紫铜+清水铝箔)

空气流量

M³/H

12000

15000

20000

25000

30000

36000

40000

50000

60000

风机功率

kW

0.55x2

0.8x2

1.1x2

1.1x2

1.1x3

1.1x3

1.1x4

1.1x4

1.1x4

蒸发器

形式


水箱盘管式

干式壳管式

进出管径

Inch

2.0

2.0

2.5

2.5

2.5

2.5

3.0

3.0

3.0

水箱容积

L

185

260

320

320

450

450

550

200

200

泵浦

Pump

流量

M³/H

5.7

7.3

9.9

11.5

14.1

17.2

18.9

23.0

31.0

压力

bar

1.9

1.9

2.1

2.1

2.1

2.0

2.1

2.1

2.0

功率

kW

1.5

1.5

2.2

2.2

2.2

2.2

4.0

4.0

4.0

外形尺寸



A(长)L

mm

1600

1900

2200

2320

2600

2600

2400

2800

3200

B(宽)W

mm

800

900

950

1100

1100

1100

1700

1700

2000

C(高)H

mm

1800

1850

2050

2050

2050

2050

2050

2100

2100

整机重量

kg

370

520

590

790

880

1000

1100

1280

1420

冷媒充填量

kg

10.0

13.0

17.0

21.0

25.0

30.0

33.0

42.0

50.0

备注

1.以上参数基于冷冻水进/出水温度为15℃/10℃,环境温度35℃。

2.本公司保留更改上述参数而不另行通知的权利。
