冷却水塔

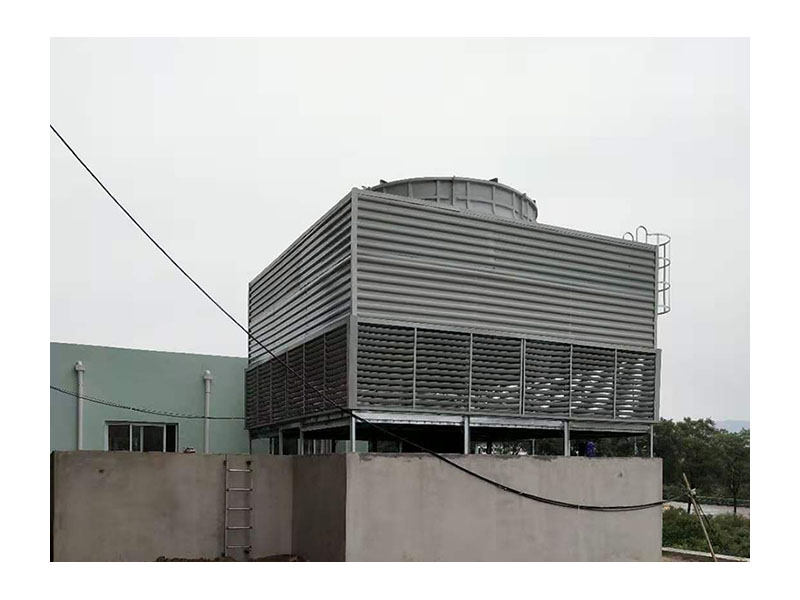

方型横流冷却塔

发布时间：2022-08-05人气：16

设计工况进水温度T1=37℃ 出水温度T2=32℃ 湿球温度TWB=28℃ 干球温度T=31.8℃ 大气压力P=9.94x104PA							DESIGN DATA Hot water temp 37℃ Cold water temp 32℃ Wet bulb temp 28℃ Dry bulb temp 31.8℃ Atmospher epressure 9.94x104PA
圆形逆流冷却塔技术参数表1
型号	循环水量(m³/h) FLOW RATE		外形尺寸		送风装置			配管尺寸 PIPING SIZE					噪音（dB） NOISE
	WB28℃	WB27℃	高度	外径	马达	风扇		温水入管	冷水出管	排水管	溢水管	补水
	TWB28℃	TWB27℃	H	D	HP	FAN		INLET	OUTLET	DR	OF	FV
SYX-Y-10T	7.2	8.5	1740	1060	1/4	670		40	40	25	25	15	50.0
SYX-Y-15T	10.8	12	1960	1060	1/4	670		40	40	25	25	15	52.0
SYX-Y-20T	14.4	17	2000	1200	1/4	670		50	50	25	25	15	53.0
SYX-Y-25T	18.5	20	2290	1430	1/2	770		80	80	25	25	15	53.0
SYX-Y-30T	21.6	24	2290	1430	3/4	770		80	80	25	25	15	55.0
SYX-Y-40T	28.8	32	2360	1620	1	770		80	80	25	25	15	56.0
SYX-Y-50T	36	40	2595	1810	1.5	970		80	80	25	25	15	57.0
SYX-Y-60T	43.2	48	2595	2000	1.5	970		80	80	25	25	15	58.0
SYX-Y-80T	57.6	64	2690	2180	2	1170		100	100	40	25	25	59.0
SYX-Y-100T	72	80	2790	2180	2	1170		100	100	40	25	25	60.0
SYX-Y-125T	90	100	2875	2680	3	1470		100	100	40	25	25	61.0
SYX-Y-150T	108	120	2905	2970	3	1470		125	125	50	25	25	61.0
SYX-Y-175T	126	140	2960	3275	5	1750		125	125	50	25	25	62.0
SYX-Y-200T	144	160	3010	3275	5	1750		125	125	50	25	25	62.0
SYX-Y-250T	180	200	3960	3770	7.5	2400		200	200	50	50	40	63.0
SYX-Y-300T	216	240	3960	3770	7.5	2400		200	200	50	50	40	63.0
SYX-Y-350T	252	280	3960	4790	10	2400		200	200	50	50	40	63.5
SYX-Y-400T	288	320	3960	4790	10	2400		200	200	50	50	40	63.5
SYX-Y-500T	360	400	5200	5480	15	3000		250	250	80	80	40	65.0
SYX-Y-600T	432	480	5260	5580	15	3000		250	250	80	80	40	66.0
SYX-Y-700T	504	560	5770	6600	20	3400		250	250	80	80	40	68.0
SYX-Y-800T	576	640	5820	6600	20	3400		250	250	80	80	40	69.0
SYX-Y-1000T	720	800	5920	7600	30	3600		300	300	80	80	40	69.0
