水冷水式冷水机

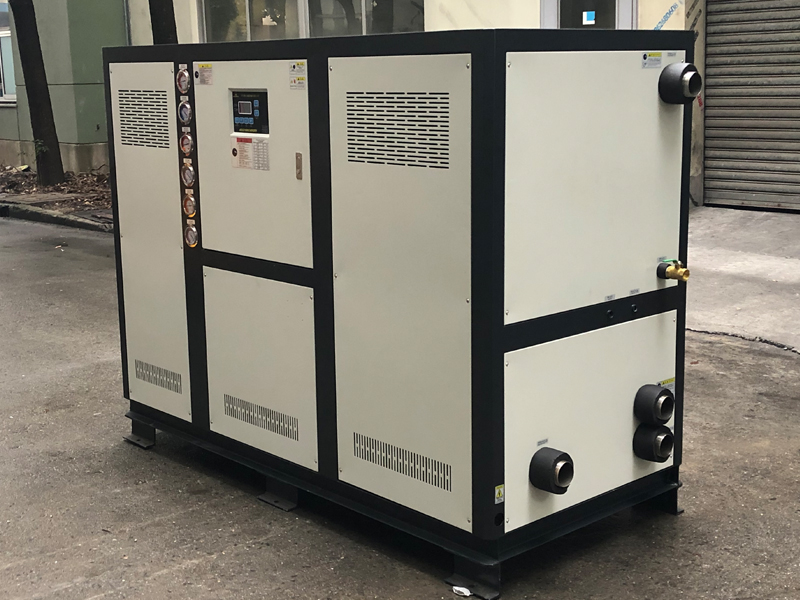

水冷式冷水机

发布时间:2021-10-29人气:58


机组保护功能齐全,标配逆缺相、高低压、热过载、低液位、防冻保护等

The unit include inverse phase,high and low pressure,thermal overload,low level,antifreeze protection,etc

采用高强度整体焊接框架

The unit use high strength welded frame

采用欧美日进口品牌压缩机

Imported brand compressor from Europe and Japan

水箱及水管路部分采用不锈钢SUS304

The water tank and water pipe made of stainless steel SUS304

制冷阀件采用丹佛斯、艾默生、斯波兰等知名品牌

The refrigeration valve from Danfoss,Emerson,Sporlan and other well-known brands

电气部件采用ABB、西门子、施耐德等知名品牌

Electrical components supplied from ABB,SIEMENS,Schneider and other famous brands

标配远程开关机接口及综合故障传输接口、可选Rs485等通讯功能

The standard unit has remote switch interface and fault transmission interface,Rs485 communication function is optional

控制方式采用微电脑自动控制或PLC控制

Adopts microcomputer automatic control or PLC control

冷媒可选R22、R407C、R404A、R134A、R410A等

Other refrigerants can be selected,such as R22,R407C,R404A,R134A,R410A etc

蒸发器可选不锈钢板式、壳管式、盘管式、耐酸碱防腐蚀型等不同种类

Other evaporator type can be selected,such as stainless steel plate heat exchanger, shell and tube type,coil type and Acid and alkali resistant type

默认框架颜色 整机电脑灰

Default fame color machine compute gray

水冷式冷水机技术参数表1

项目

单位

SYX-03W

SYX-04W

SYX-05W

SYX-06W

SYX-08WD

SYX-10WD

SYX-12W

SYX-15WD

制冷量

Kcal/h

8514

10922

13158

17028

21844

26316

32078

41108

kW

9.9

12.7

15.3

19.8

25.4

30.6

37.3

47.8

总输入功率

kW

2.7

3.2

4.0

4.6

6.0

7.7

8.5

11.3

更大运行电流

A

9

12

14

16

23

26

26

38

冷媒


R22

运行控制方式


温度数显微电脑控制器

电源


3N,380V,50Hz

安全保护装置


过载保护、逆缺相保护(3相)、高/低压保护、水流过低保护、液位过低保护、防冻保护等

压缩机

形式


全封闭转子式或涡旋式

压缩机功率

kW

2.13x1

2.64x1

3.29x1

3.82x1

2.64x2

3.29x2

9.0x1

3.75+7.5

冷凝器

形式


壳管式(水侧标准承压0.6MPa-0.8MPa)

水流量

M³/H

2.1

2.7

3.3

4.3

5.5

6.6

8.0

10.3

进出管径

Inch

1.0

1.0

1.0

1.0

1.5

1.5

2.0

2.0

蒸发器

形式


水箱盘管式

进出管径

Inch

1.0

1.0

1.0

1.0

1.5

2.0

2.0

2.0

水箱容积

L

70

70

70

70

180

180

185

260

泵浦

Pump

流量

M³/H

1.7

2.2

2.6

3.4

4.4

5.3

6.4

8.2

压力

bar

1.8

1.7

2.2

1.7

1.7

1.9

1.9

1.9

功率

kW

0.38

0.38

0.75

0.75

0.75

1.5

1.5

1.5

外形尺寸



A(长)L

mm

900

900

900

900

1200

1200

1200

1700

B(宽)W

mm

500

500

500

500

700

700

700

850

C(高)H

mm

1000

1000

1000

1000

1300

1300

1300

1650

整机重量

kg

130

140

150

200

220

300

320

400

冷媒充填量

kg

1.7

2.2

2.8

4.5

4.4

5.6

6.8

8.4

水冷式冷水机技术参数表2

项目

单位

SYX-20WD

SYX-25WD

SYX-30WT

SYX-36WT

SYX-40WF

SYX-50WF

SYX-60WG

SYX-72WG

制冷量

Kcal/h

55900

64156

83850

96234

111800

128312

163400

192468

kW

65

74.6

97.5

111.9

130

149.2

190

223.8

总输入功率

kW

14.9

16.6

22.6

26.2

30.1

33.6

50

60

更大运行电流

A

46

52

69

81

92

104

126

150

冷媒


R22

运行控制方式


温度数显微电脑控制器

电源


3N,380V,50Hz

安全保护装置


过载保护、逆缺相保护(3相)、高/低压保护、水流过低保护、液位过低保护、防冻保护等

压缩机

形式


全封闭转子式或涡旋式

压缩机功率

kW

6.53x2

7.41x2

6.53x3

7.41x3

6.53x4

7.41x4

7.5x6

9.0x6

冷凝器

形式


壳管式(水侧标准承压0.6MPa-0.8MPa)

水流量

M³/H

14.0

16.0

21.0

24.1

28.0

32.1

40.9

58

进出管径

Inch

2.0

2.5

2.5

2.5

3.0

3.0

3.0

4.0

蒸发器

形式


水箱盘管式

干式壳管式

进出管径

Inch

2.5

2.5

2.5

2.5

3.0

3.0

3.0

4.0

水箱容积

L

320

320

450

450

550

/

/

/

泵浦

Pump

流量

M³/H

11.2

12.8

16.8

19.2

22.4

25.7

31.0

38.5

压力

bar

2.1

2.1

2.1

2.0

2.1

2.1

2.0

2.0

功率

kW

2.2

2.2

2.2

2.2

4.0

4.0

4.0

4.0

外形尺寸



A(长)L

mm

1700

1700

2200

2200

2400

2400

2400

2800

B(宽)W

mm

850

850

1100

1100

1100

1100

1300

1600

C(高)H

mm

1650

1650

2000

2000

2000

2010

2010

2100

整机重量

kg

440

620

690

760

950

1000

1100

1400

冷媒充填量

kg

11.2

13.6

16.8

20.4

22.4

27.2

34.0

40.8

备注

1.以上参数基于冷冻水进/出水温度为15℃/10℃,环境温度35℃。

2.本公司保留更改上述参数而不另行通知的权利。
